揭開熱管的神秘面紗

    現在面向高端DIY市場的風冷散熱已經完全被熱管產品侵占了，少則4管多則8管讓人看上去就有一種高端霸氣的感覺，有些YY產品甚至將熱管擰成過山車一樣，搭配全銅的鰭片著實震撼眼球。但是華麗的背后，你真的了解熱管么？

    熱管看似差不多，一般都是銅管，有些廠商會加上一些電鍍工藝防止銅氧化的同時，也給散熱產品一個更漂亮的配色。但是，難道看似相同的熱管其散熱效果是一樣的么？答案顯然不是?？此埔粯拥你~皮下卻是別別有洞天，其內部結構千差萬別，在成本與散熱效果上存在一定差異。

   熱管散熱，關鍵就在這個管上。消費者購買時究竟應該何去何從，是要便宜，還是要高效？能否在兩者之間找到有性價比的選擇，以及及時有效的規避各種山寨產品。下面就讓我們掰開熱管，探一探其內部到底有何不同，什么樣的熱管才是好熱管！

熱管工作原理及熱熔渣結構

    熱管由管殼、吸液芯和端蓋組成，將管內抽成1·3×（10負1－－－10負4）Pa的負壓后充以適量的工作液體，使緊貼管內壁的吸液芯毛細多孔材料中充滿液體后加以密封。管的一端為蒸發段（加熱段），另一端為冷凝段（冷卻段），根據應用需要在兩段中間可布置絕熱段。它充分利用了熱傳導原理與致冷介質的快速熱傳遞性質，透過熱管將發熱物體的熱量迅速傳遞到熱源外，其導熱能力超過任何已知金屬的導熱能力。

熱管工作原理

   管內液體在吸熱段吸熱蒸發，冷卻段冷凝回流，循環帶走熱量。但是這個過程的效率就由熱管內吸液芯的材料以及制作工藝來決定。

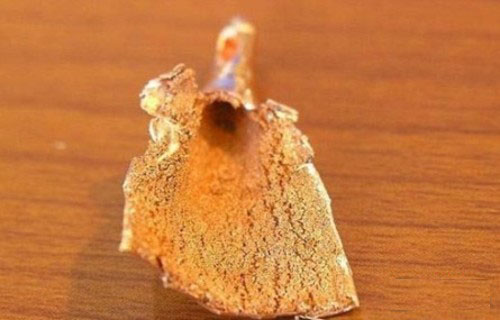

熱熔渣結構

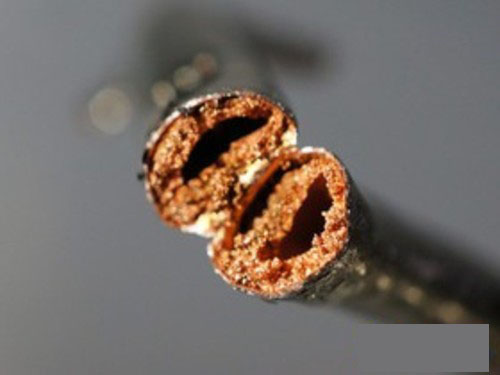

熱管內部結構

    這種結構的制作過程是將銅粉加熱到一定溫度，在其未完全融化的之前，銅粉顆粒額邊沿會首先融化，粘連四周的銅粉，冷卻后就是我們見到的這種煤渣式的內壁結構。但是不同的是，這種內壁結構非常堅硬，有如金屬。這種熱管的制作成本較高。

熱管散熱形式之溝槽結構

    這種加工方式是將熱管的內壁加工出來很多小槽。這些溝槽就像毛細血管，同樣產生一定的吸力加速管內液體的快速回流。

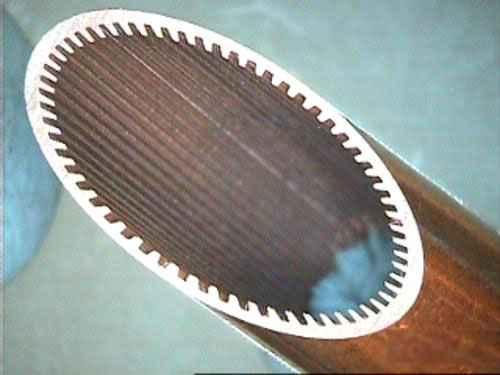

內壁開槽的溝槽式熱管

開槽精度對效果影響大

    但是根據開槽的精密細膩情況，根據制程的工藝水平和溝槽的方向等，會對熱管的散熱造成很大的影響。溝槽越細越精致液體的回流速度就會比較快?？傮w來說，這種熱管的加工方式較為簡單，難度小，價格相對便宜。同樣，其效果不如熱熔渣式熱管好。

熱管散熱形式之多重金屬網孔

    這種設計是將類似于編織袋一樣的金屬編制網附在銅管的內壁。一般來說是銅絲。編制的金屬絲之間會有空隙，產生一定的吸力，在一定程度上加速管內液體回流。

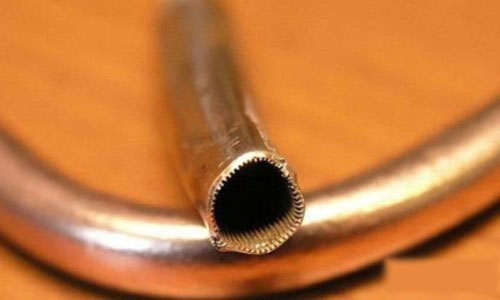

內嵌金屬網的多重網狀熱管

結構簡單 兼顧性能

    這種熱管的制作工藝最為簡單。只要一根能耐負壓的銅管，加上一些金屬網即可。成本較為低廉，同樣其散熱效果不及前面兩種。為多數熱管散熱器所使用。

熱管散熱形式之國產山寨式

    很多讀者估計看見這個名字就要納悶了，但是這事確確實實存在的事實，既然寫了這篇文章那么作者在這里也就直接挑明。假熱管，是存在的！

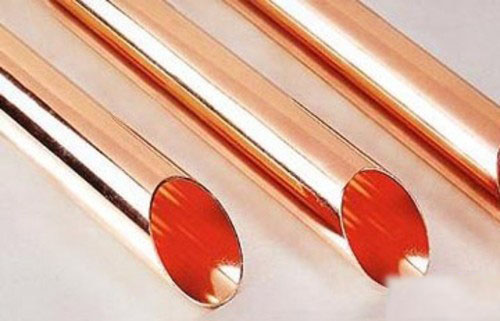

假熱管

    用上面一幅圖可以簡單的概括山寨假貨的制作工藝。將銅管內摻入酒精等液體抽空密封，管壁上沒有任何吸液芯來讓液體回流。這種熱管除非冷段的散熱效果十分強勁，不然管內液體基本上不循環，導熱的效果十分差。

    文章總結：散熱產品即將開始新一輪的競爭。面對現在熱管普及的狀況，管多散熱效果不一定好，還是要看熱管的結構再來下定論。此外，熱管在經過彎折等形變操作后，吸液芯結構會發生一定的變化，那種龍飛鳳舞的山寨產品即使用真熱管也不會有很好的效果。熱管的散熱效果還取決于管徑，一般來說，買粗不買細。

    雖然本文中提到四種熱管構造，其效果也是依次遞減，但是熱熔渣式的熱管一般只在高端散熱產品常見，其價格也是相對不菲。我們常見的多是溝槽式或者金屬網孔式。大家選擇時，兼顧性價比的同時，盡量考慮散熱產品的整體效果，而不是在管多管少上大費腦筋。

雖然是一篇知識普及的文章，但是散熱與熱管的關系，很多玩家認為購買多熱管的散熱效果就會好，其實未必是真實的。熱管數量和散熱效果不能成正比，而更多的是和其做工用料相關。
